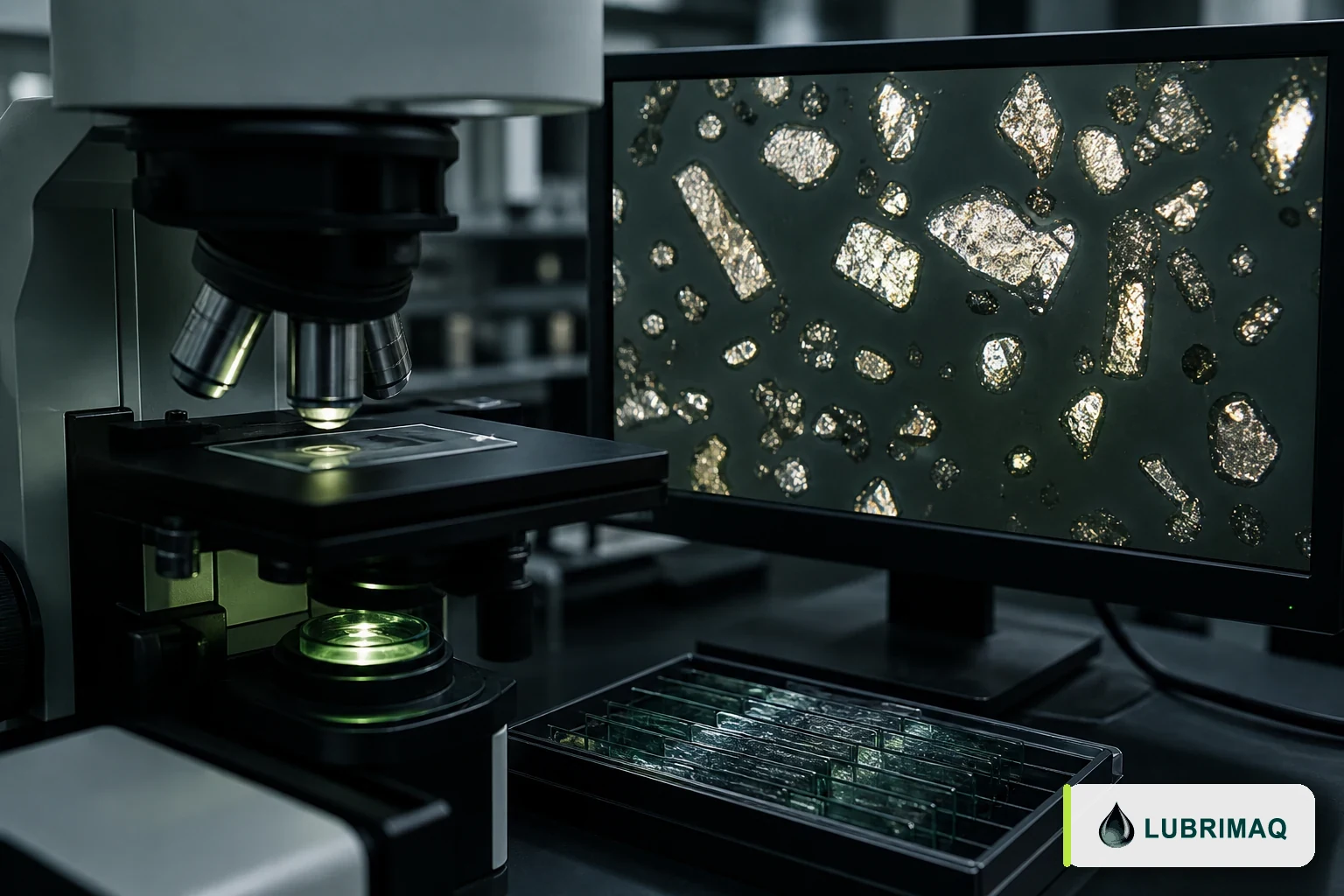

Na ferrografia, partículas são depositadas sobre uma lâmina sob ação de campo magnético e depois examinadas ao microscópio. Técnicas complementares ajudam a caracterizar materiais não ferrosos.
Use quando metais, PQ, vibração, filtro ou sintomas indicarem desgaste. O diagnóstico depende de amostra representativa e correlação com materiais e modos de falha do ativo.
O que a morfologia das partículas pode indicar
Na ferrografia, partículas são depositadas sobre uma lâmina sob ação de campo magnético e depois examinadas ao microscópio. Técnicas complementares ajudam a caracterizar materiais não ferrosos.
Lâminas, esferas, óxidos e partículas de corte podem sugerir mecanismos diferentes. A gravidade depende de quantidade, tamanho, tendência e contexto operacional.
- Avaliar tamanho e forma.
- Distinguir desgaste normal e severo.
- Correlacionar com composição e máquina.
- Repetir para acompanhar evolução.
Principais causas e condições que favorecem o problema
A investigação deve começar pela origem, porque tratar apenas o efeito permite que a condição volte. Neste tema, as causas mais frequentes envolvem fadiga de rolamentos e engrenagens, desgaste adesivo por filme insuficiente, abrasão por contaminantes duros e corrosão associada a água ou química.
O histórico de operação ajuda a separar uma mudança lenta de um evento súbito. Registre temperatura, carga, horas, reposições, intervenções e qualquer alteração de produto ou procedimento.
- fadiga de rolamentos e engrenagens
- desgaste adesivo por filme insuficiente
- abrasão por contaminantes duros
- corrosão associada a água ou química
Sinais que a manutenção deve observar
Nenhum sinal isolado fecha o diagnóstico. Ainda assim, a combinação de PQ alto com espectrometria moderada, detritos visíveis no filtro ou ímã, vibração e temperatura em crescimento e falha recente ou amaciamento anormal ajuda a definir prioridade e selecionar os ensaios corretos.
Compare o comportamento com a linha de base do próprio ativo. Limites genéricos podem servir como triagem, mas a decisão deve considerar fabricante, criticidade e tendência.
- PQ alto com espectrometria moderada
- detritos visíveis no filtro ou ímã
- vibração e temperatura em crescimento
- falha recente ou amaciamento anormal
Como confirmar com dados confiáveis
A confirmação deve responder à pergunta de manutenção, e não apenas produzir um laudo extenso. Para este assunto, avalie ferrografia analítica e índice quantitativo, espectrometria e PQ, filtro usado, ímãs e patch test e vibração, carga e inspeção mecânica.
Amostras representativas, condições comparáveis e registro da intervenção são indispensáveis. Quando um resultado não combina com os sintomas, confirme ponto, coleta e método antes de uma decisão invasiva.
- ferrografia analítica e índice quantitativo
- espectrometria e PQ
- filtro usado, ímãs e patch test
- vibração, carga e inspeção mecânica
Como corrigir e verificar o resultado
A solução pode combinar correção da causa, condicionamento do fluido e intervenção no equipamento. As ações possíveis incluem aumentar frequência quando houver evolução, inspecionar componente provável, remover abrasivos circulantes e corrigir água, viscosidade, carga ou alinhamento.
Defina condição inicial, meta, prazo e critério de encerramento. Aparência ou tempo de circulação não comprovam o resultado; use inspeção e nova análise comparável.
- aumentar frequência quando houver evolução
- inspecionar componente provável
- remover abrasivos circulantes
- corrigir água, viscosidade, carga ou alinhamento
Uma partícula isolada não identifica sozinha a peça defeituosa. O laudo deve expressar evidências, hipótese e necessidade de confirmação.
Como reduzir a reincidência
Depois da correção, transforme o aprendizado em rotina. As medidas preventivas mais úteis são linha de base por família de ativos, amostragem antes do filtro quando apropriado, inspeção de detritos em trocas e integração com vibração e termografia.
A frequência de acompanhamento deve refletir criticidade, ambiente e velocidade de mudança. Ajuste o plano quando a tendência mostrar estabilidade ou nova deterioração.
- linha de base por família de ativos
- amostragem antes do filtro quando apropriado
- inspeção de detritos em trocas
- integração com vibração e termografia
Próximo passo recomendado
A Lubrimaq pode integrar ferrografia, análise do óleo e condição de filtros ao plano de diagnóstico e descontaminação.
Solicitar diagnóstico do óleoDúvidas sobre ferrografia analítica
A aparência do óleo é suficiente para avaliar ferrografia analítica?
Não. A aparência ajuda na triagem, mas não substitui amostragem representativa, medição e contexto operacional.
A filtragem sempre resolve esse problema?
Não. Filtragem remove contaminantes compatíveis com a tecnologia escolhida; propriedades químicas, mistura, danos e origem da contaminação podem exigir outras ações.
Quais dados devo enviar para uma avaliação?
Informe equipamento, óleo, volume, temperatura, sintomas, horas, intervenções, fotos e laudo disponível. Esses dados permitem enquadrar o próximo passo.
Conteúdo técnico de caráter informativo. Limites, métodos e decisões devem considerar o fabricante, a aplicação, o tipo de fluido, o histórico e a avaliação do sistema.
